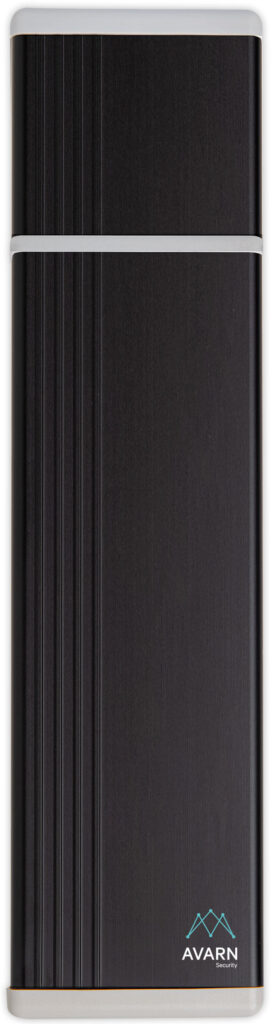

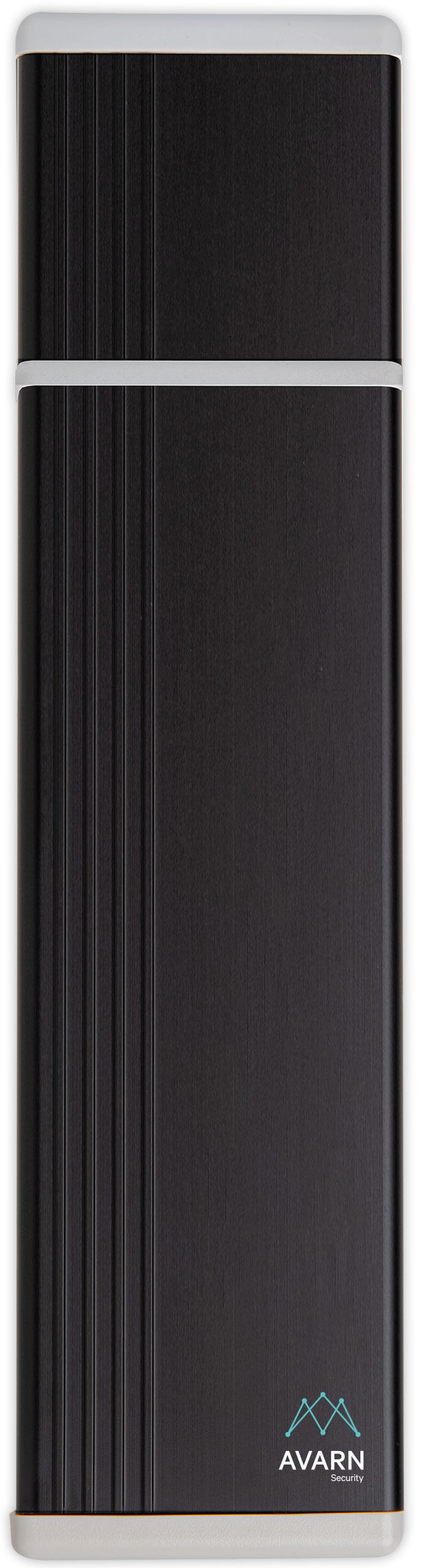

JCK237 Avarn

Storlek: 311 x 80 x 23 mm. Svarta lock med rillor och vita endcaps.

Avarn logga

Art.nr.
Logga in för att se pris
Välj tillval
Symbol
Ingen symbol

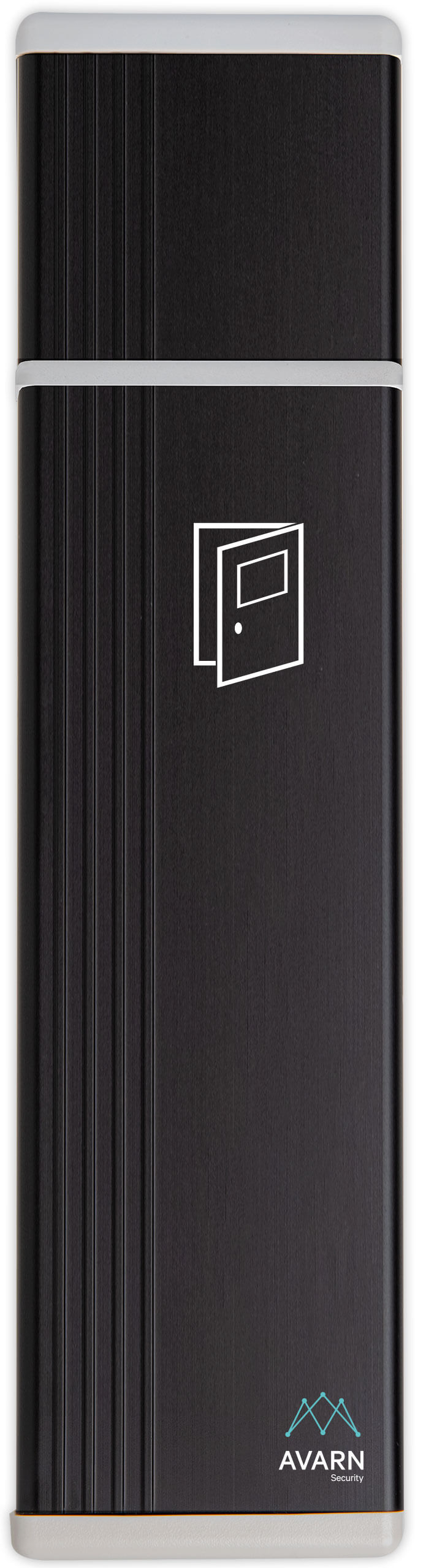

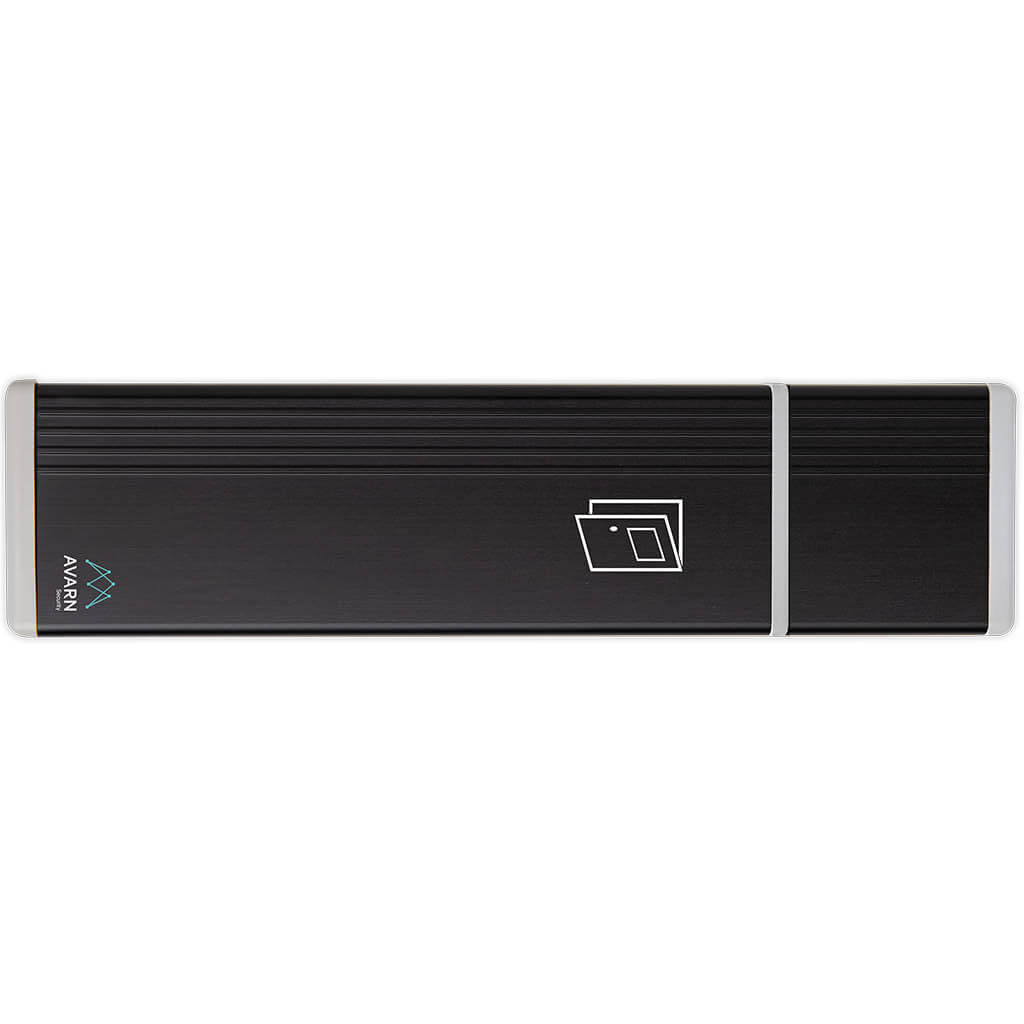

Dörr

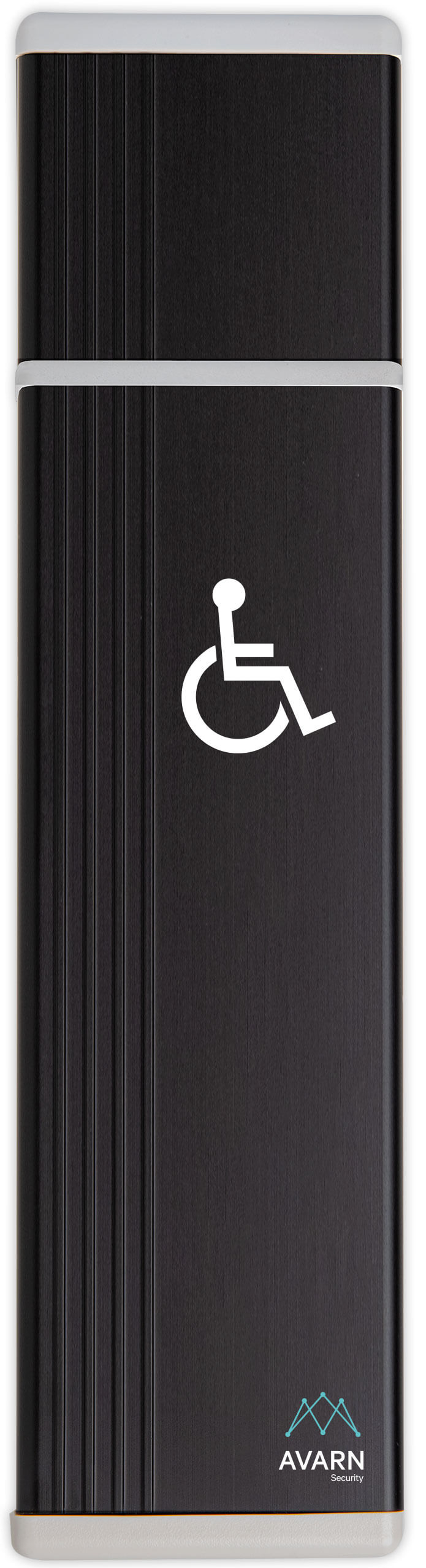

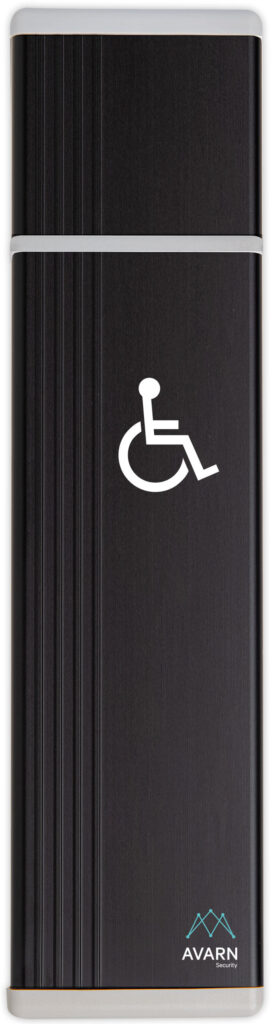

Rullstol

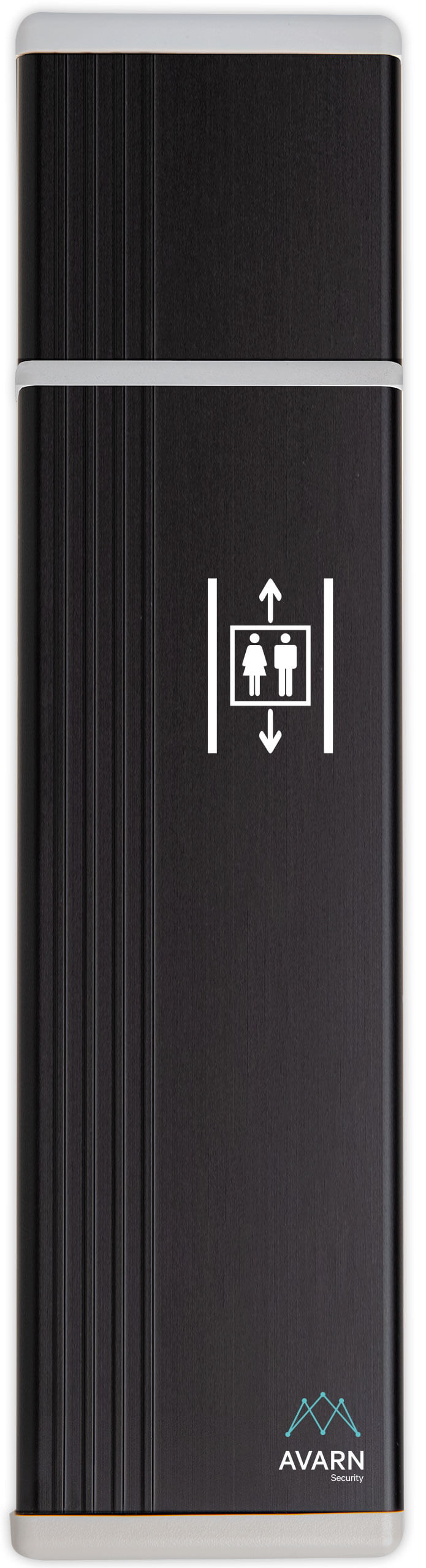

Hiss

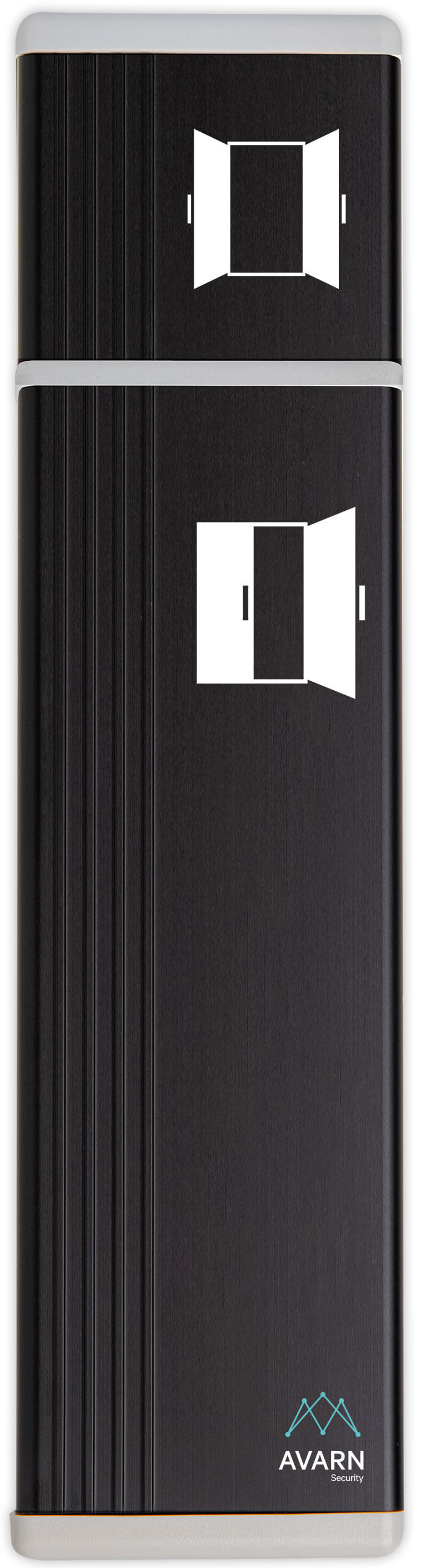

Dörrkombination

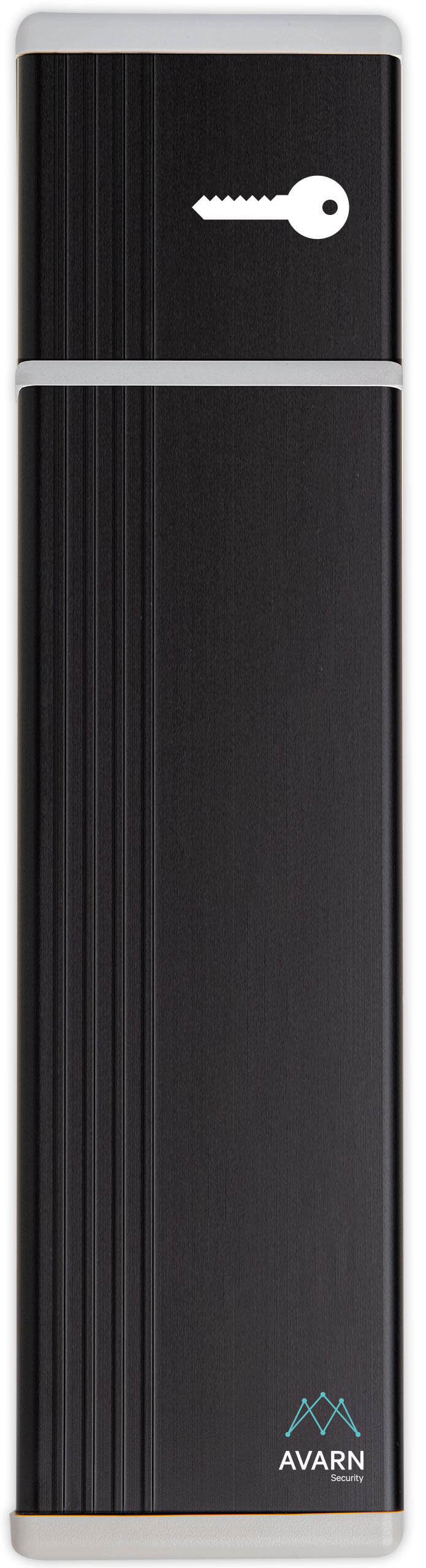

Nyckel

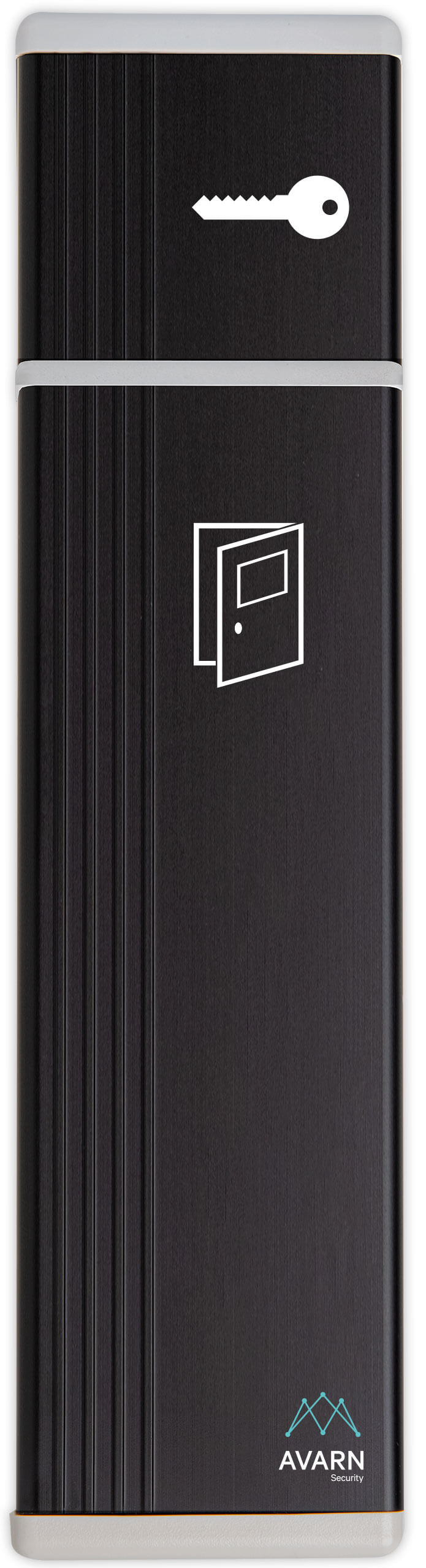

Nyckel + Dörr

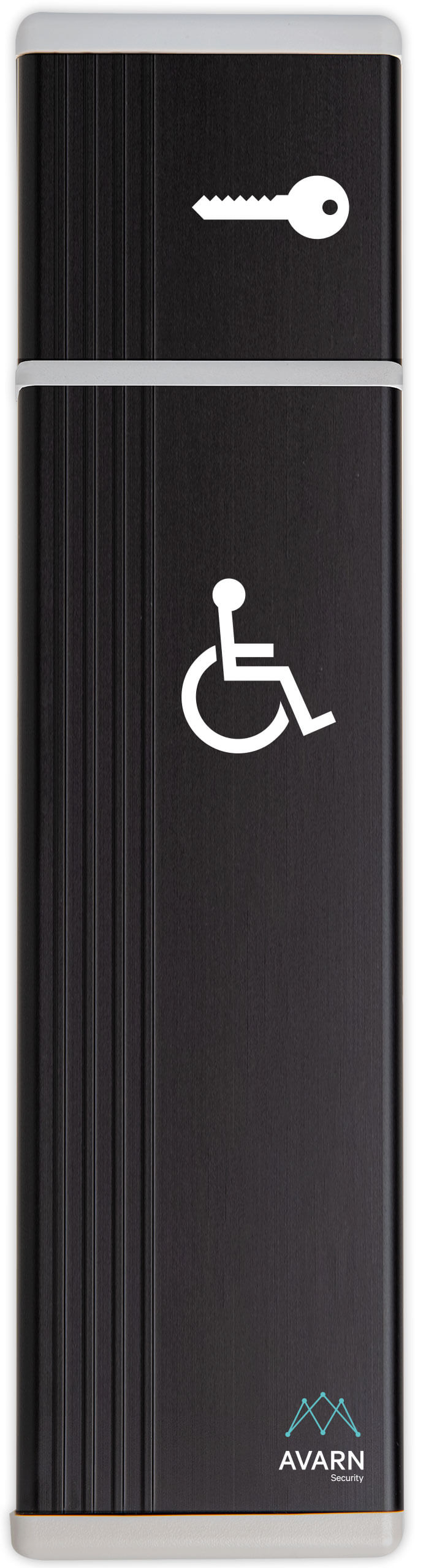

Nyckel + Rullstol

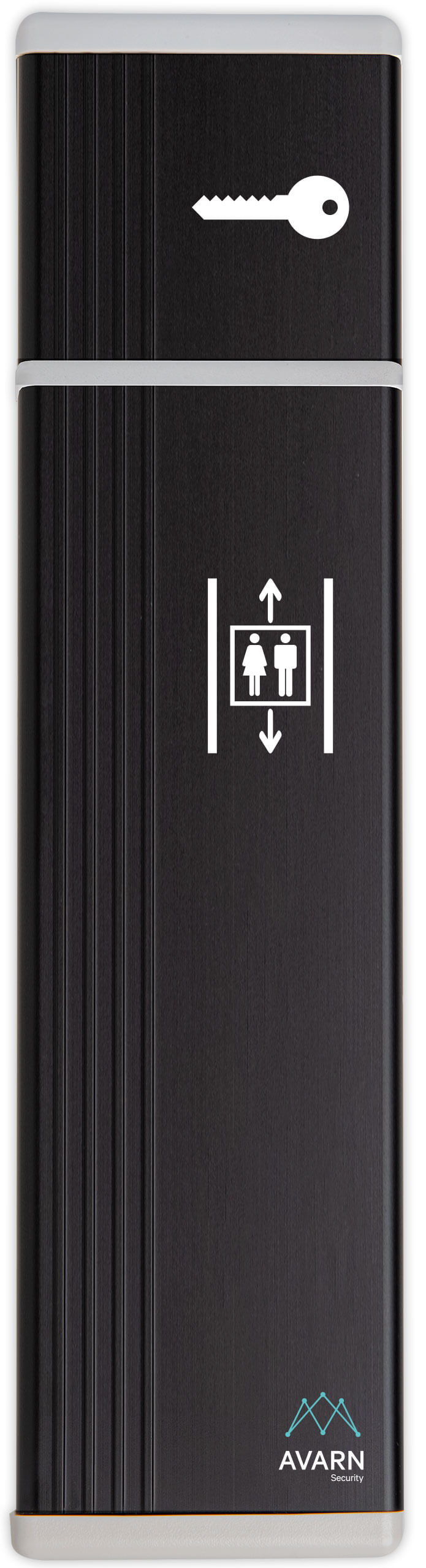

Nyckel + Hiss
Självkontrast
Ange önskad text
Endcap Termosäkring
Tillval
Logotyp

JCK237 Armbågskontakt svart med dubbla tryckplattor. Den här varianten tillverkas i svarteloxerad aluminium med vita endcaps.

Kontakten har fyra taktila rillor i locket för extra vägledning för personer med synnedsättning, information för att veta var den ska tryckas ner för att aktivera dörröppning.

Teknisk specifikation

  • Material: Alu.6060-T6, POM Plast (Acetalplast).
  • Mått standardversion l/b/h: 311x80x23 mm.
  • Mikrobrytare: Liten tryckyta (61mm): 1st NO / NC, Stor tryckyta (227mm): 1st NO.
  • Antal Mikrobrytare: Standard 1 st NO, går att beställa med 2 st mikrobrytare och med NO/NC växlande mikrobrytare.

Tillbehör och tillval

  • Universella taktila symboler för att underlätta för användaren att identifiera armbågskontakten.
  • Logo – er företagslogo (gratis)
  • Går att beställa med 2 st mikrobrytare och med NO/NC växlande mikrobrytare.
  • Radiosändare för trådlös montering.
  • Styrenhet med dubbla utgångar och fördröjd signal på en utgång.
  • Kontrastmarkeringar
    Svart, Grå, Vit

Relaterade produkter

JC Kontakter AB

Org.nr: 556669-2249

Hagelvädersgatan 11
418 34 Göteborg
Sweden

031 – 24 11 09
info@jckontakter.se

Produkter

Kundsupport

Om Oss

Registrera konto

Vi behandlar er förfrågan så snart vi kan och återkommer inom kort.

Logga in för att genomföra ert köp

Registrera konto

Välkommen till JC Kontakter!

Vi vänder oss främst till företag som säljer eller installerar automatiska dörröppningssystem.

Skapa en kundprofil nedan för att få tillgång till priser och ordervillkor.

Vi behandlar sedan er förfrågan och återkopplar med vidare information för beställning.



ENDCAP

Välj färg på endcapen här.

TILLVAL

Radio

Armbågskontakter med en inbyggd radiomodul lämpar sig bra i miljöer där det av olika anledning är svårt eller olämpligt att dra fram kablage till armbågskontakten. Sådana miljöer kan exempelvis vara gamla kulturminnesmärkta fastigheter såsom kyrkor eller andra k-märkta byggnader.



Teknisk specifikation

  • Batterikabel: 200 mm
    Moduleringar: AM/ASK
  • Kryptering: Rolling Code Keeloq
  • Frekvens: 433,92 Mhz
  • 1 Kanal
  • Ström: 9V (Batteri 6LR61)
  • Strömförbrukning: 17 mA

2MS

2 st mikrobrytare och med NO/NC växlande mikrobrytare.

Styrenhet

Armbågskontakten går att beställa med en styrenhet som är specialanpassad för denna modellserie.

Styrenheten har två relän vilket ger teknikern möjligheter att koppla in extra funktioner som styrs med hjälp av armbågskontakten.

Några exempel på extra funktioner:
• El-lås kan få en egen utgång som säkerställer att låset alltid öppnas innan dörrautomatiken aktiveras.
• Fördröjd öppningstid på dörr är lämplig t.ex.
förskola för att barnen inte ska leka med
dörröppnings automatiken.
• Slagdörrar kan kopplas med egna öppningstider och nurse bed funktion.

LOGOTYP

Förädla armbågskontakten med er logotyp och visa utåt att armbågskontakten kommer från er. Skicka logotypen till info@jckontaker.se och så återkommer vi med ett korrektur inom 48h

TERMOSÄKRING

Teknisk specifikation:

• Termosäkring: AIRPAX 67L080.

Funktion:

Bryter strömmen vid 80°C, återgår till normal funktion när temperaturen nått 55°C. Förutsatt att armbågskontakten inte brunnit upp.

I vissa miljöer kan det förekomma krav på att armbågskontakter inte får skapa oavsiktlig dörröppning vid brand. Detta tillval eliminerar denna risk.

Symboler



Egen text

Vill ni ha text på armbågskontakten så skriver ni in den själva. Exempelvis Dörröppnare, Öppna, Tryck, Passera.



Dörr/Rullstol/Hiss-symboler

Förtydliga för besökaren vilken typ av dörr eller anordning som armbågskontakten leder till med en tydlig symbol. Välj mellan symbolerna Dörr, Rullstol eller Hiss.

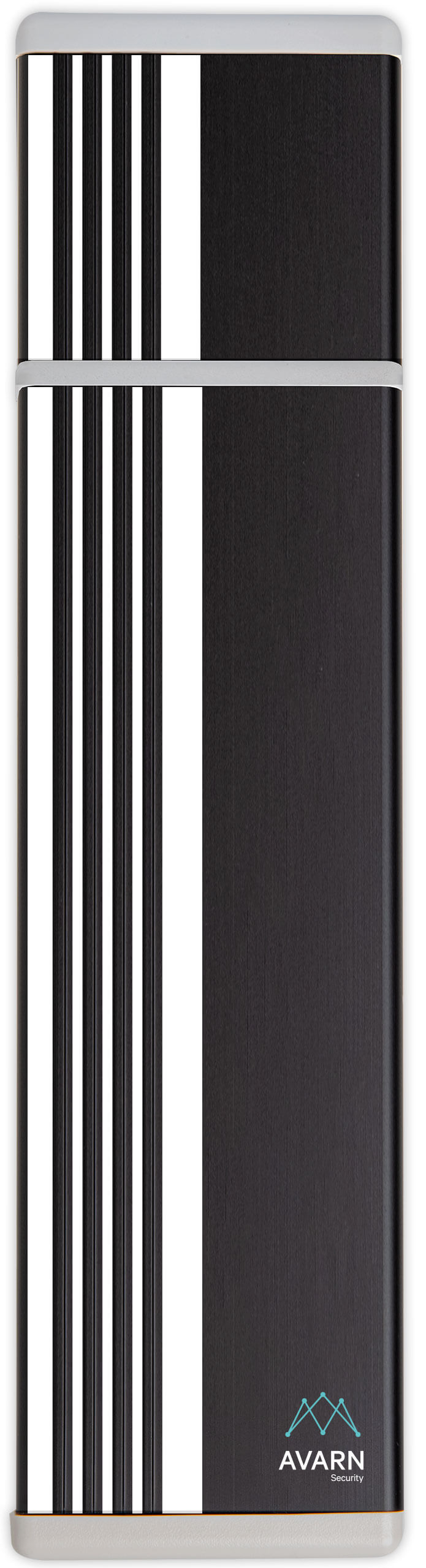

Ränder/Självkontrast

För att skapa en ytterligare kontrast på armbågskontakten så kan ni välja att få med ränder eller ett självkontrasterande element på armbågskontakten.

Ränder:
Finns som val på de armbågskontakter som inte har några rillor till höger, exempelvis 100-serien i plast och aluminium.

Självkontrast:
Finns som val på de armbågskontakter med rillor till höger. Exempelvis 200-serien i plast eller 207-serien i aluminium.

För att skapa extra tydlighet så är det möjligt att kombinera symboler med ränder eller självkontrast.
