Armbågskontakt – ABS-plast – JCK203



Produktmått: 250 x 95 x 25 mm.

Armbågskontakt med konvex tryckplatta och taktila rillor. Vitt lock och mörkgrå ram.

Art.nr.
Logga in för att se pris
Välj tillval
Symbol
Ingen symbol
Egen text
Dörr
Rullstol
Hiss
Ange önskad text
Termosäkring
Tillval
Logotyp

Produktinformation

JCK203 är en tålig armbågskontakt med konvex tryckplatta och taktila rillor som standard. Rillorna underlättar för synsvaga att veta var de ska trycka för att aktivera armbågskontakten.
Modellen har vitt lock och en kontrasterande mörkgrå underdel.
JCK203 levereras med 1st mikrobrytare i IP67, men går även att beställa med fler.



Teknisk specifikation

  • Tillverkad i Sverige.
  • Material: Återvinningsbar ABS-plast.
  • Mått l/b/h: 250x95x25 mm.
  • Mikrobrytare: Standard 1st NO IP67. Går att beställa med 2st, samt med NO/NC.

Relaterade produkter

JC Kontakter AB

Org.nr: 556669-2249

Hagelvädersgatan 11
418 34 Göteborg
Sweden

031 – 24 11 09
info@jckontakter.se

Produkter

Kundsupport

Om Oss

Registrera konto

Vi behandlar er förfrågan så snart vi kan och återkommer inom kort.

Logga in för att genomföra ert köp

Registrera konto

Välkommen till JC Kontakter!

Vi vänder oss främst till företag som säljer eller installerar automatiska dörröppningssystem.

Skapa en kundprofil nedan för att få tillgång till priser och ordervillkor.

Vi behandlar sedan er förfrågan och återkopplar med vidare information för beställning.



ENDCAP

Välj färg på endcapen här.

TILLVAL

Radio

Armbågskontakter med en inbyggd radiomodul lämpar sig bra i miljöer där det av olika anledning är svårt eller olämpligt att dra fram kablage till armbågskontakten. Sådana miljöer kan exempelvis vara gamla kulturminnesmärkta fastigheter såsom kyrkor eller andra k-märkta byggnader.



Teknisk specifikation

  • Batterikabel: 200 mm
    Moduleringar: AM/ASK
  • Kryptering: Rolling Code Keeloq
  • Frekvens: 433,92 Mhz
  • 1 Kanal
  • Ström: 9V (Batteri 6LR61)
  • Strömförbrukning: 17 mA

2MS

2 st mikrobrytare och med NO/NC växlande mikrobrytare.

Styrenhet

Armbågskontakten går att beställa med en styrenhet som är specialanpassad för denna modellserie.

Styrenheten har två relän vilket ger teknikern möjligheter att koppla in extra funktioner som styrs med hjälp av armbågskontakten.

Några exempel på extra funktioner:
• El-lås kan få en egen utgång som säkerställer att låset alltid öppnas innan dörrautomatiken aktiveras.
• Fördröjd öppningstid på dörr är lämplig t.ex.
förskola för att barnen inte ska leka med
dörröppnings automatiken.
• Slagdörrar kan kopplas med egna öppningstider och nurse bed funktion.

LOGOTYP

Förädla armbågskontakten med er logotyp och visa utåt att armbågskontakten kommer från er. Skicka logotypen till info@jckontaker.se och så återkommer vi med ett korrektur inom 48h

TERMOSÄKRING

Teknisk specifikation:

• Termosäkring: AIRPAX 67L080.

Funktion:

Bryter strömmen vid 80°C, återgår till normal funktion när temperaturen nått 55°C. Förutsatt att armbågskontakten inte brunnit upp.

I vissa miljöer kan det förekomma krav på att armbågskontakter inte får skapa oavsiktlig dörröppning vid brand. Detta tillval eliminerar denna risk.

Symboler



Egen text

Vill ni ha text på armbågskontakten så skriver ni in den själva. Exempelvis Dörröppnare, Öppna, Tryck, Passera.



Dörr/Rullstol/Hiss-symboler

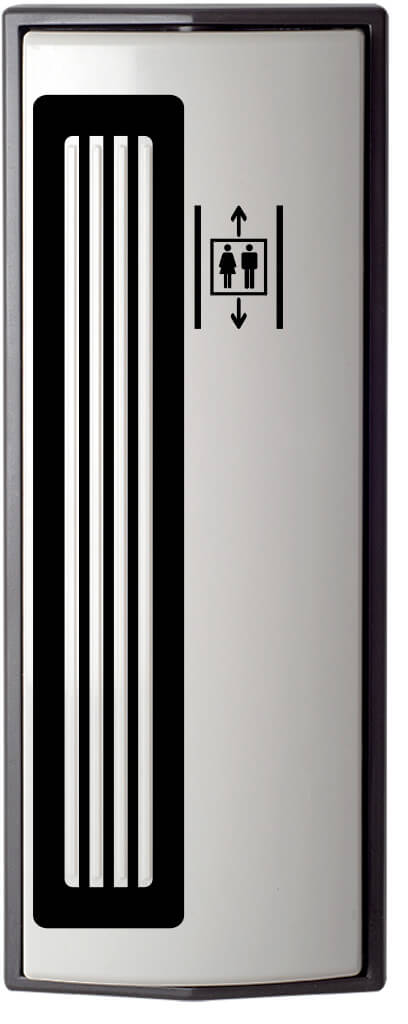

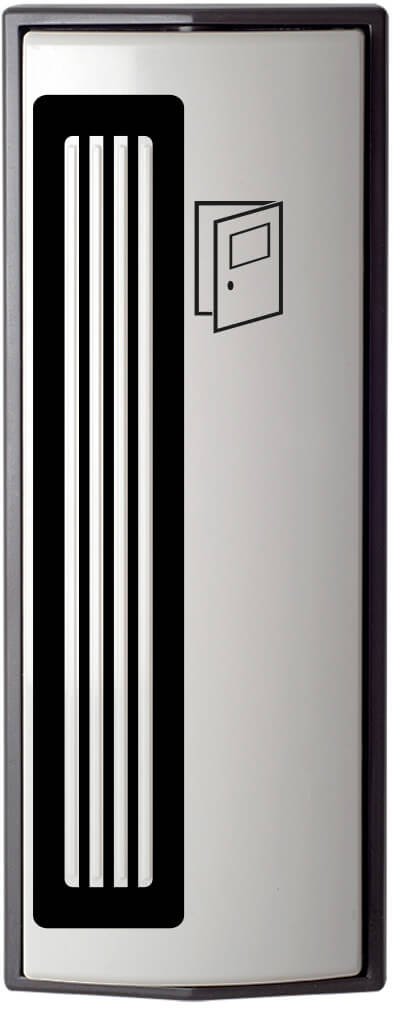

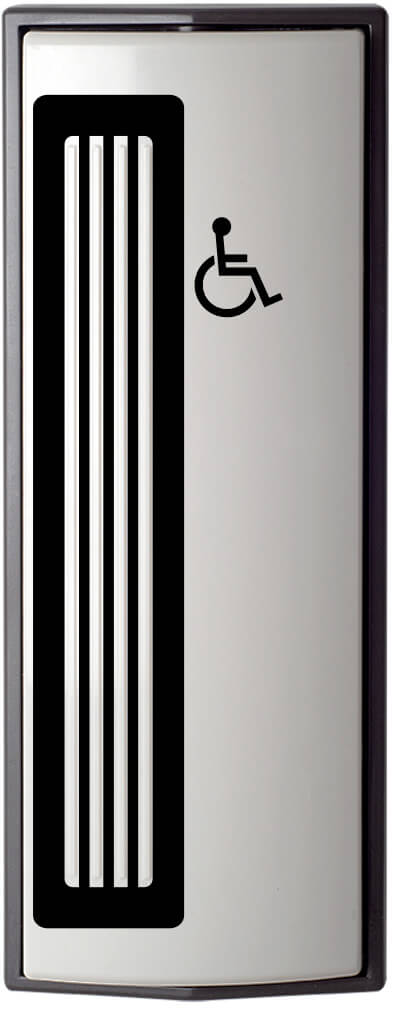

Förtydliga för besökaren vilken typ av dörr eller anordning som armbågskontakten leder till med en tydlig symbol. Välj mellan symbolerna Dörr, Rullstol eller Hiss.


Ränder/Självkontrast

För att skapa en ytterligare kontrast på armbågskontakten så kan ni välja att få med ränder eller ett självkontrasterande element på armbågskontakten.

Ränder:
Finns som val på de armbågskontakter som inte har några rillor till höger, exempelvis 100-serien i plast och aluminium.

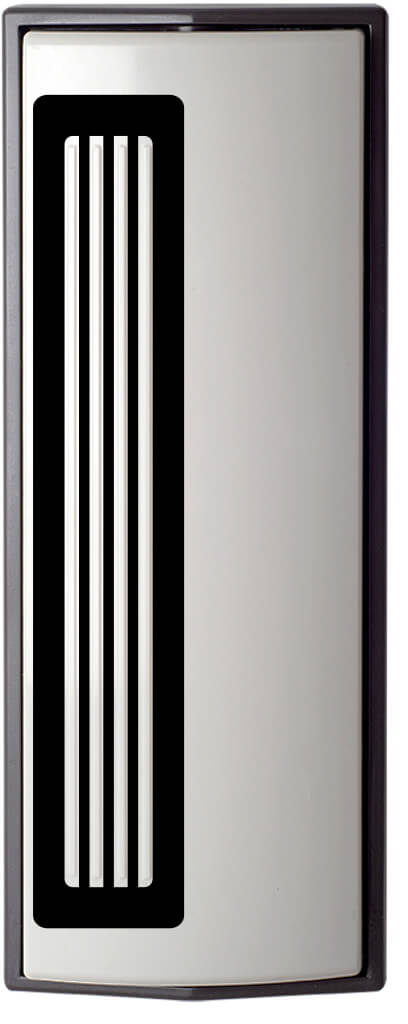

Självkontrast:
Finns som val på de armbågskontakter med rillor till höger. Exempelvis 200-serien i plast eller 207-serien i aluminium.

För att skapa extra tydlighet så är det möjligt att kombinera symboler med ränder eller självkontrast.
